Comment trouver le bon roulement ? Guide en 2 étapes

Introduction

Pour trouver le bon roulement , trois paramètres suffisent dans la grande majorité des cas : le type de roulement (à billes, à rouleaux, à aiguilles...), ses dimensions (diamètre intérieur, diamètre extérieur, largeur) et sa référence normalisée gravée sur la bague extérieure (6205 2RS, 22308 E, etc.). Ces informations seules permettent d'identifier et de commander la pièce exacte. Voici comment procéder.. En collaboration avec roulements à billes

Étape 1 : Identifier le roulement existant

Lire la référence gravée sur le roulement La quasi-totalité des roulements porte une référence alphanumérique gravée sur la bague extérieure. Normalisée selon les standards ISO et DIN, elle est strictement identique quel que soit le fabricant : un 6205 2RS chez SKF correspond au même roulement chez NSK ou FAG. Avant de lire la référence, nettoyez le roulement pour enlever huile, graisse et calamine. Un seul chiffre mal déchiffré suffit à commander une pièce incompatible. Prenez le temps de vérifier chaque caractère. Si la référence est illisible ou effacée par l'usure, passez à l'étape de mesure ci-dessous. Mesurer les dimensions si la référence est effacée Trois cotes permettent d' identifier un roulement sans référence visible : d : le diamètre intérieur (alésage) D : le diamètre extérieur B : la largeur Ces cotes se relèvent en millimètres. Utilisez un pied à coulisse numérique à 0,01 mm de précision. À partir de ces trois dimensions, vous retrouvez la référence dans un catalogue ou un configurateur en ligne.

Étape 2 : Comprendre les types de roulements et leurs usages

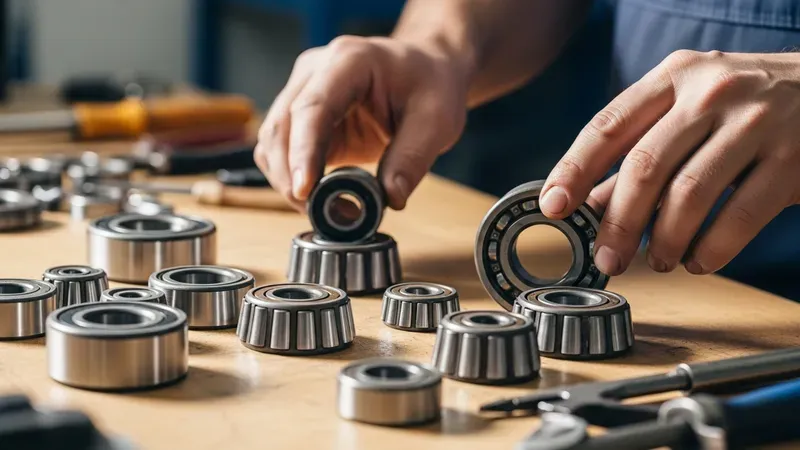

Les principaux types de roulements Le type de roulement détermine les charges admissibles, la vitesse maximale et les contraintes mécaniques tolérées. Principales familles : Roulement à billes rigide : le plus répandu. Adapté aux charges radiales légères à modérées et aux hautes vitesses. Présent en électroménager, sur les moteurs électriques, les vélos. Roulement à rouleaux cylindriques : charges radiales élevées, vitesse faible à modérée. On le trouve sur les convoyeurs et les réducteurs industriels. Roulement à rouleaux coniques : supporte des charges radiales et axiales combinées. Typique des moyeux de roues automobiles et des boîtes de vitesses. Roulement à aiguilles : encombrement réduit, forte capacité radiale. Présent dans les alternateurs et les axes de pédales. Roulement à rotule sur rouleaux : tolère le désalignement angulaire. Utilisé sur les arbres de transmission et les vibreurs. Pour choisir rapidement selon votre application : Type de roulement Charges supportées Vitesse admissible Applications typiques Niveau de prix relatif À billes (rigide) Radiale + axiale légère Très élevée Moteurs, électroménager, vélo € À rouleaux cylindriques Radiale élevée Moyenne Convoyeurs, réducteurs €€ À rouleaux coniques Radiale + axiale combinées Moyenne Moyeux auto, boîtes de vitesses €€ À aiguilles Radiale élevée / encombrement réduit Élevée Alternateurs, axes de pédales €€ À rotule sur rouleaux Radiale + axiale + désalignement Faible à moyenne Transmissions, vibreurs €€€

Étape 3 : Vérifier les caractéristiques complémentaires

Le suffixe de la référence : souvent négligé, jamais anodin Après le code numérique principal, le suffixe précise des variantes qu'on ne peut pas ignorer : 2RS : deux joints en caoutchouc, bonne protection contre la poussière et l'humidité. 2Z : deux flasques métalliques, moins étanches mais mieux adaptés aux hautes températures et aux vitesses élevées. C3 : jeu interne élargi, à préférer en cas de forte variation de température. M : cage massive en laiton, pour les hautes vitesses ou les températures extrêmes. Remplacer un 6205 2RS par un 6205 Z peut sembler sans conséquence, mais en environnement humide ou poussiéreux, la défaillance arrive vite. Le suffixe n'est pas un détail. Matière et lubrification En milieu humide ou en agroalimentaire, choisissez un roulement en acier inoxydable (suffixe SS ou A). Sur la lubrification : un roulement prégraissé à vie ne demande aucun entretien, tandis qu'un roulement re-graissable convient aux équipements en maintenance régulière. Vérifiez aussi la plage de températures pour choisir la graisse appropriée.

Étape 4 : Choisir la bonne qualité et le bon fournisseur

Les roulements sont classés selon des classes de précision ISO : P0 (standard), P6, P5, P4. Plus le chiffre est bas, plus la précision est élevée et plus le prix monte. Pour la majorité des usages courants, la classe P0 suffit. Les grandes marques (SKF, FAG, NSK, Timken) respectent strictement les tolérances annoncées. Les roulements génériques peuvent convenir pour des applications non critiques à faible fréquence d'usage, mais leur qualité est variable et difficile à évaluer sans essai. Pour une application sécuritaire, roue de véhicule ou machine sous pression, le prix seul ne peut pas guider le choix. Vérifiez la traçabilité du produit et la disponibilité d'une fiche technique fabricant.

Les erreurs fréquentes à éviter lors du choix d'un roulement

Se fier au visuel ou à la taille sans lire la référence complète, suffixe inclus. Intervertir diamètre intérieur et diamètre extérieur à la mesure. Choisir le moins cher sans vérifier la classe de précision ni l'environnement d'utilisation. Omettre le jeu interne (C3, C4) pour les applications à forte chaleur. Conserver l'emballage du roulement d'origine : la référence complète y figure et facilite la prochaine commande.
